การชุบไนไตรดิ้งหลังการเจียรฟันเฟือง: เมื่อการชุบไนไตรดิ้งเป็นขั้นตอนสุดท้ายคุ้มค่าสำหรับเฟืองความแม่นยำ

คำตอบหลัก: การไนไตรดิงไม่ใช่ “รูปแบบที่ก้าวหน้ากว่าของการคาร์เบอไรซิง” — แต่เป็นเส้นทางที่ย้ายการชุบแข็งไปไว้หลังการเจียรฟันเฟือง โดยใช้อุณหภูมิต่ำที่ 500–570 °C เพื่อหลีกเลี่ยงจุดเปลี่ยนเฟส ทำให้ได้การเปลี่ยนแปลงขนาดที่น้อยมากและความแข็งผิวที่ 900–1200 HV โดยมีต้นทุนคือชั้นผิวที่ตื้น รอบเวลาที่ยาวนาน และความต้านทานต่อแรงกระแทกรุนแรงที่ต่ำ สำหรับชิ้นส่วนความแม่นยำที่แบบวิศวกรรมกำหนดระดับ DIN/ISO 4–5 ต้องการระยะฟันต่ำและเสียงรบกวนต่ำ และมีโครงสร้างเป็นเฟืองวงแหวนผนังบางหรือเฟืองแบบขั้น เส้นทาง “คาร์เบอไรซ์ + ชุบแข็ง + เจียร” มักต้องแก้ไขซ้ำหลายครั้ง ในทางกลับกัน สำหรับชิ้นส่วนที่มีความเค้นสัมผัสผิวฟันสูง ต้องการความลึกการชุบแข็ง หรือต้องทนต่อแรงกระแทก ความลึกของชั้นไนไตรด์ไม่เพียงพอ และกระบวนการสุดท้ายต้องกลับไปใช้การคาร์เบอไรซิง ลำดับการตัดสินคือ: ดูก่อนที่ระดับความแม่นยำ จากนั้นดูว่าผิวฟันหรือโคนฟันเป็นตัวรับภาระ และสุดท้ายดูว่าโครงสร้างชิ้นส่วนยอมให้เกิดการเสียรูปได้หรือไม่

1. การไนไตรดิงถูกจัดวางไว้หลังการเจียรฟันเฟือง — นี่คือความแตกต่างพื้นฐานที่สุดจากการคาร์เบอไรซิง#

เกรดวัสดุและวิธีการอบชุบถูกกำหนดร่วมกัน การเลือกวัสดุแท้จริงคือการกำหนด “ความแข็งผิวและความเหนียวแกนกลางจะกระจายอย่างไร” การคาร์เบอไรซิงและชุบแข็งใช้อุณหภูมิการอบชุบสูง บริเวณฟันเฟืองขยายและหดตัว ลำดับกระบวนการคือ การกัดหยาบ → การฮ็อบ/การเฉือนฟัน → การคาร์เบอไรซิงและชุบแข็ง → การเจียรฟันเฟืองและการแก้ไขโปรไฟล์ การเจียรฟันเฟืองเป็นทั้งขั้นตอนที่แก้ไขการเสียรูปจากความร้อนและเป็นเส้นแบ่งหลักระหว่างเฟืองระยะฟันต่ำ เสียงรบกวนต่ำ กับเฟืองอุตสาหกรรมทั่วไป

การไนไตรดิงมีอุณหภูมิต่ำที่สุดในสามเส้นทาง: อุณหภูมิการอบชุบ 500–570 °C หลีกเลี่ยงจุดเปลี่ยนเฟสของเหล็ก และการเปลี่ยนแปลงขนาดน้อยมาก ดังนั้นบนชิ้นส่วนความแม่นยำจึงมักถูกวางไว้หลังการเจียรฟันเฟืองเป็นขั้นตอนสุดท้าย เพิ่มชั้นต้านทานการสึกหรอความแข็งสูงบนผิวฟันที่ขึ้นรูปแล้ว เมื่อตำแหน่งกระบวนการเปลี่ยน การจัดเรียงขั้นตอนถัดไปก็เปลี่ยนตาม — โดยปกติจะไม่มีการแก้ไขโปรไฟล์หลังการไนไตรดิง ดังนั้นการเจียรฟันเฟืองก่อนหน้าต้องนำโปรไฟล์ฟัน แนวฟัน และระยะฟันเข้าสู่พิกัดความเผื่อในการผ่านครั้งเดียว

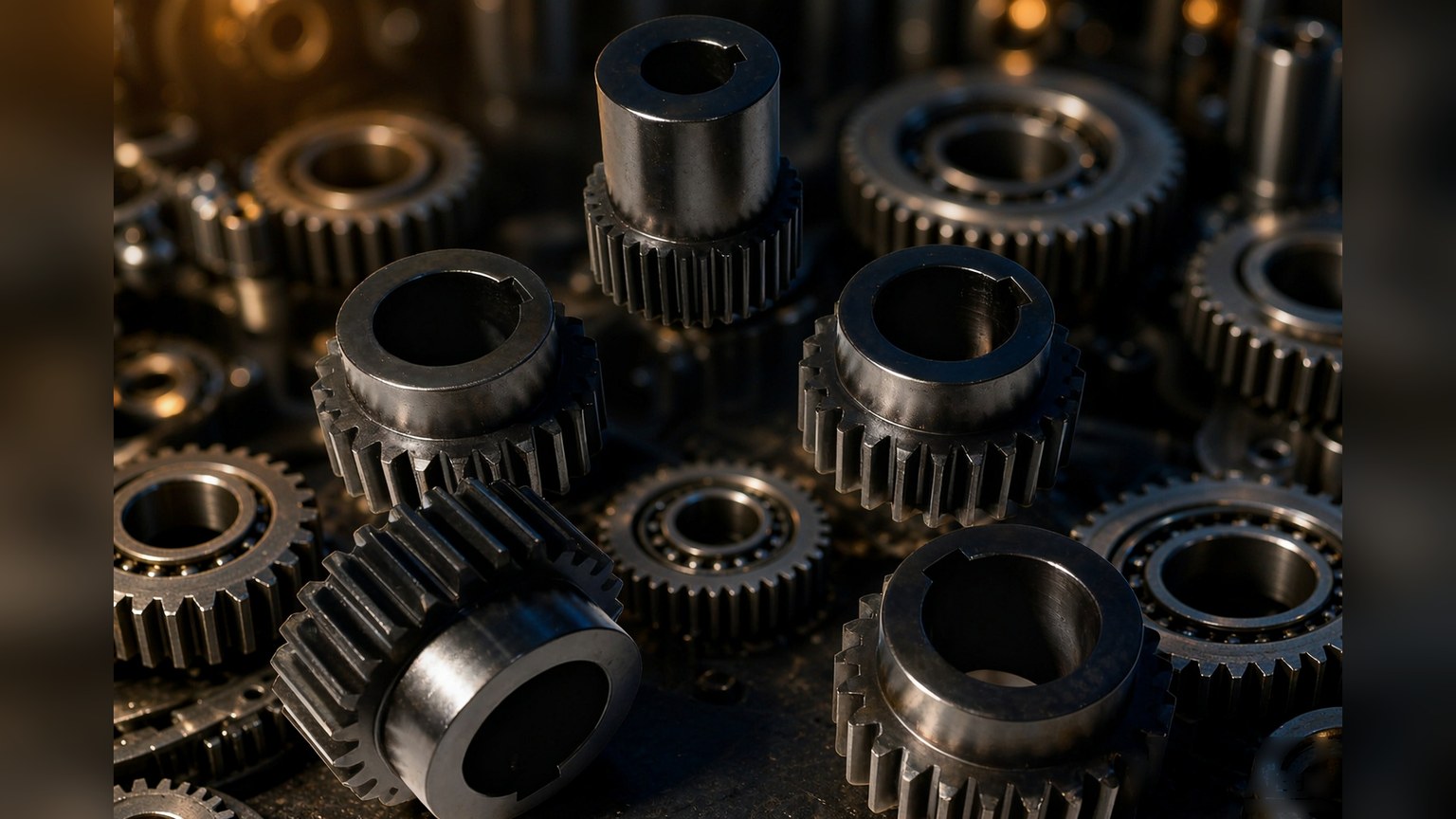

ชิ้นส่วนเฟืองตรงและเพลาเฟือง: ผิวฟันของชิ้นส่วนไนไตรด์ถูกชุบแข็งที่อุณหภูมิต่ำหลังการเจียรจนขึ้นรูป และไม่มีการแก้ไขภายหลัง

2. การเปรียบเทียบเส้นทางอบชุบสามเส้นทาง#

คอลัมน์ที่ถูกละเลยได้ง่ายที่สุดในตารางคือ “แกนกลาง” แกนกลางของชิ้นส่วนไนไตรด์อยู่ในสภาพชุบแข็งและอบคืนตัว การชุบแข็งและอบคืนตัวรับประกันความแข็งแรงและความเหนียวโดยรวม ในกรณีที่ความล้าจากการดัดงอที่โคนฟันเป็นตัวนำ (แรงกระแทก, ภาระสลับ) ความเหนียวแกนกลางของเหล็กคาร์เบอไรซิงมีข้อได้เปรียบมากกว่า และไม่สามารถทดแทนได้ด้วยการเพิ่มความแข็งผิว

3. การจับคู่เกรดเหล็กไนไตรดิงกับแบบงานของลูกค้า#

ปัญหาการสื่อสารที่พบบ่อยที่สุดในชิ้นส่วนส่งออกคือ “เกรดที่ลูกค้าเขียนไว้เรียกว่าอะไรในฝั่งเรา?” เหล็กไนไตรดิงเปรียบเทียบกันในสี่ระบบหลัก ดังนี้:

การเปรียบเทียบนี้เป็นเพียงข้อมูลอ้างอิงโดยประมาณเท่านั้น เมื่อทำการทดแทนวัสดุ ต้องตรวจสอบขีดจำกัดบนและล่างขององค์ประกอบทางเคมีและความสามารถในการชุบแข็ง (Jominy curve) ชื่อเกรดเดียวกันไม่ได้หมายความว่ามีความสามารถในการชุบแข็งเหมือนกัน ปริมาณกำมะถันและฟอสฟอรัส รวมถึงระดับสิ่งเจือปนก็แตกต่างกันภายใต้มาตรฐานที่ต่างกัน เมื่อลูกค้ากำหนดวัสดุ ให้จัดซื้อตามข้อกำหนดของลูกค้า และอย่าทำการทดแทนด้วยตัวเอง สภาพวัตถุดิบของชิ้นส่วนไนไตรดิงก็ต้องได้รับการยืนยันอย่างชัดเจนเช่นกัน — ส่วนใหญ่จัดส่งในสภาพชุบแข็งและอบคืนตัว และความแข็งกับโครงสร้างจุลภาคเป็นตัวกำหนดสมรรถนะแกนกลางหลังการไนไตรดิงโดยตรง

เฟืองและชิ้นส่วนเพลาเฟือง: สภาพแกนกลางก่อนการไนไตรดิงถูกควบคุมด้วยการชุบแข็งและอบคืนตัว และชิ้นส่วนสำเร็จรูปไม่ได้ผ่านการชุบแข็งตลอดทั้งชิ้น

4. ก่อนและหลังการไนไตรดิง ความแม่นยำจัดอยู่ในคลาสใด#

ความแม่นยำสุดท้ายเป็นผลลัพธ์ของ “วิธีการตัดเฉือน + การอบชุบ” ที่บวกเพิ่มขึ้นทีละระดับ ภายใต้ขีดความสามารถปัจจุบัน ความแม่นยำของการฮอบสามารถทำได้ถึง GB คลาส 4 และความแม่นยำของการเจียรเฟืองสามารถทำได้ถึง DIN 4–5 โดยมีความเสถียรในการผลิตเป็นล็อตที่ DIN 4–5 คุณค่าของการไนไตรดิงอยู่ที่การไม่ทำลายคลาสที่ทำได้แล้วนี้

ความแม่นยำในการประกบยังขึ้นอยู่กับค่าเบี่ยงเบนระยะศูนย์กลางด้วย: เฟืองคู่ ISO คลาส 5–6 อยู่ที่ประมาณ ±11–18 μm, คลาส 7–8 ประมาณ ±18–30 μm และคลาส 9–10 ประมาณ ±30–55 μm เมื่อเพิ่มคลาส การตัดเฉือนเรือนเกียร์ ความขนานของระบบเพลา และความหยาบผิวหน้าฟันต้องได้รับการยกระดับให้สอดคล้องกันด้วย ไม่ใช่สิ่งที่ทำได้เพียงแค่เพิ่มขั้นตอนการไนไตรดิง

5. การตัดสินสามขั้นตอนด้วยความแม่นยำ ภาระ และโครงสร้าง#

ขั้นตอนที่หนึ่ง ดูคลาสความแม่นยำในแบบงาน สำหรับชิ้นส่วนที่กำหนดเป็น DIN/ISO คลาส 4–5 และต้องการระยะฟันเฟืองต่ำและเสียงรบกวนต่ำ ให้ใช้ “การอบชุบแข็งแบบคาร์บูไรซิ่ง + การเจียรเฟือง”; การไนไตรดิงจะเพิ่มชั้นผิวแข็งหลังการเจียรเฟืองนี้ และเหมาะสำหรับชิ้นส่วนที่ผิวหน้าฟันขึ้นรูปแล้วและไม่ควรเปลี่ยนแปลงขนาดอีกต่อไป สำหรับเฟืองทั่วไปที่กำหนดเป็นคลาส 7–8 การฮอบบวกการอบชุบก็เพียงพอแล้ว ให้เลือกระหว่างเหล็กชุบแข็งและอบคืนตัวกับเหล็กคาร์บูไรซิ่งตามภาระ

ขั้นตอนที่สอง ดูว่าผิวหน้าฟันหรือโคนฟันเป็นตัวรับภาระ การครอบงำของความล้าจากการสัมผัสผิวหน้าฟัน (ภาระหนัก ความเร็วสูง) พึ่งพาความแข็งของผิว ซึ่งทั้งการคาร์บูไรซิ่งและการไนไตรดิงสามารถให้ได้; การครอบงำของความล้าจากการดัดโคนฟัน (ภาระกระแทก ภาระสลับ) พึ่งพาความเหนียวของแกนกลาง ซึ่งเหล็กคาร์บูไรซิ่งเหมาะสมกว่า ชั้นแข็งที่ค่อนข้างตื้นเป็นข้อจำกัดที่เข้มงวดของการไนไตรดิง เมื่อชั้นแข็งไม่เพียงพอต่อการรองรับความเค้นสัมผัสที่สูงมาก เส้นทางนี้ก็ใช้ไม่ได้

ขั้นตอนที่สาม ดูว่าโครงสร้างยอมให้เกิดการเปลี่ยนรูปหรือไม่ สำหรับโครงสร้างเช่นเฟืองวงแหวนผนังบาง เฟืองแบบขั้น และเฟืองภายใน การอบชุบแข็งแบบคาร์บูไรซิ่งทำให้เกิดการเปลี่ยนรูปมากและแก้ไขได้ยาก ในขณะที่ข้อกำหนดความแม่นยำสูง ลักษณะอุณหภูมิต่ำและการเปลี่ยนรูปต่ำของการไนไตรดิงจึงเหมาะสมกว่า ในกรณีที่ต้องการความแข็งลึกและต้องทนต่อความเค้นสัมผัสที่ค่อนข้างสูง กระบวนการยังต้องกลับไปใช้การอบชุบแข็งแบบคาร์บูไรซิ่งบวกการเจียรเฟือง

6. สามรายละเอียดที่ผิดพลาดได้ง่าย#

• ความลึกของชั้นชุบแข็งที่เลือกตามโมดูลคือความลึกของชั้นคาร์บูไรซ์ ไม่ใช่ความลึกของชั้นไนไตรด์ ความลึกของชั้นชุบแข็งที่มีประสิทธิผลต้องกำหนดโดยโมดูล หากตื้นเกินไป ผิวฟันมีแนวโน้มเกิดการหลุดล่อน และหากลึกเกินไป ความเหนียวของแกนจะลดลงและอาจเกิดการแตกร้าวได้ ช่วงที่พบบ่อยสำหรับเฟืองคาร์บูไรซ์ขนาดโมดูลเล็กและกลางคือ 0.5–0.7 mm ค่าที่ระบุให้ยึดตามข้อกำหนดในแบบวิศวกรรม ไม่ควรคัดลอกค่าจากประสบการณ์โดยตรง ชั้นไนไตรด์นั้นบางกว่ามาก และทั้งสองไม่สามารถนำมาใช้แทนกันได้
• ต้องเผื่อระยะเจียรก่อนการอบชุบด้วยความร้อน หากเผื่อไม่พอ การเสียรูปจะไม่สามารถเจียรออกได้ หากเผื่อมากเกินไป เวลาเจียรและการสึกหรอของหินเจียรจะเพิ่มขึ้น ยิ่งโมดูลใหญ่ มักยิ่งเผื่อไว้ก่อนการอบชุบด้วยความร้อนมากขึ้น เนื่องจากชิ้นงานไนไตรด์ไม่ได้รับการแก้ไขหลังการชุบ ขั้นตอนการเจียรเฟืองจึงต้องใช้ระยะเผื่อให้เต็มที่และนำขนาดให้อยู่ในพิกัดความเผื่อ
• อย่าสลับหน่วยความแข็ง ชั้นชุบแข็งคาร์บูไรซ์ใช้ HV หรือ HRC ชิ้นงานชุบแข็งและอบคืนตัวใช้ HB และทั้งสามหน่วยอาจปรากฏในแบบวิศวกรรมเดียวกัน การแปลงหน่วยเป็นการอ้างอิงโดยประมาณตาม ISO 18265 / GB/T 1172 ในการวินิจฉัยชี้ขาด ให้ยึดวิธีการทดสอบที่ระบุในมาตรฐานต้นฉบับเป็นหลัก
