Thấm nitơ sau mài răng: Khi thấm nitơ là bước cuối cho bánh răng chính xác

Trả lời cốt lõi: Thấm nitơ không phải là “một dạng thấm cacbon tiên tiến hơn” — mà là một quy trình chuyển bước tôi cứng sang sau khi mài răng. Bằng cách sử dụng nhiệt độ thấp 500–570 °C để tránh điểm chuyển pha, nó đạt được biến dạng kích thước rất nhỏ và độ cứng bề mặt 900–1200 HV, với cái giá là lớp thấm nông, chu kỳ dài và khả năng chống va đập mạnh kém. Đối với các chi tiết chính xác mà bản vẽ chỉ định cấp DIN/ISO 4–5, yêu cầu khe hở nhỏ và độ ồn thấp, và có kết cấu là bánh răng vành thành mỏng hoặc bánh răng bậc, quy trình “thấm cacbon + tôi cứng + mài” thường đòi hỏi hiệu chỉnh lặp đi lặp lại; ngược lại, đối với các chi tiết có ứng suất tiếp xúc mặt răng cao, yêu cầu lớp tôi cứng sâu, hoặc cần chịu được va đập, độ sâu lớp thấm nitơ là không đủ và quy trình cuối cùng phải quay trở lại thấm cacbon. Thứ tự đánh giá là: trước tiên xem cấp chính xác, sau đó xem mặt răng hay chân răng chịu tải, và cuối cùng xem kết cấu chi tiết có cho phép biến dạng hay không.

1. Thấm nitơ được định vị sau khi mài răng — đây là điểm khác biệt cơ bản nhất so với thấm cacbon#

Mác vật liệu và phương pháp xử lý nhiệt được quyết định cùng nhau; lựa chọn vật liệu về cơ bản là quyết định “cách phân bố độ cứng bề mặt và độ dai lõi.” Thấm cacbon và tôi cứng sử dụng nhiệt độ xử lý cao, và vùng răng giãn nở và co lại. Trình tự quy trình là gia công thô → phay răng/bào răng → thấm cacbon và tôi cứng → mài răng và hiệu chỉnh biên dạng. Mài răng vừa là nguyên công hiệu chỉnh biến dạng nhiệt vừa là ranh giới chính giữa bánh răng khe hở nhỏ, độ ồn thấp và bánh răng công nghiệp thông thường.

Thấm nitơ có nhiệt độ thấp nhất trong ba quy trình: nhiệt độ xử lý 500–570 °C tránh điểm chuyển pha của thép, và biến dạng kích thước rất nhỏ. Do đó, trên các chi tiết chính xác, nó thường được đặt sau khi mài răng như là xử lý cuối cùng, bổ sung một lớp chống mài mòn có độ cứng cao trên các mặt răng đã được tạo hình. Một khi vị trí quy trình thay đổi, các sắp xếp tiếp theo cũng thay đổi theo — thông thường không thực hiện hiệu chỉnh biên dạng sau khi thấm nitơ, vì vậy quá trình mài răng trước đó phải đưa biên dạng răng, hướng răng và bước răng vào dung sai trong một lần.

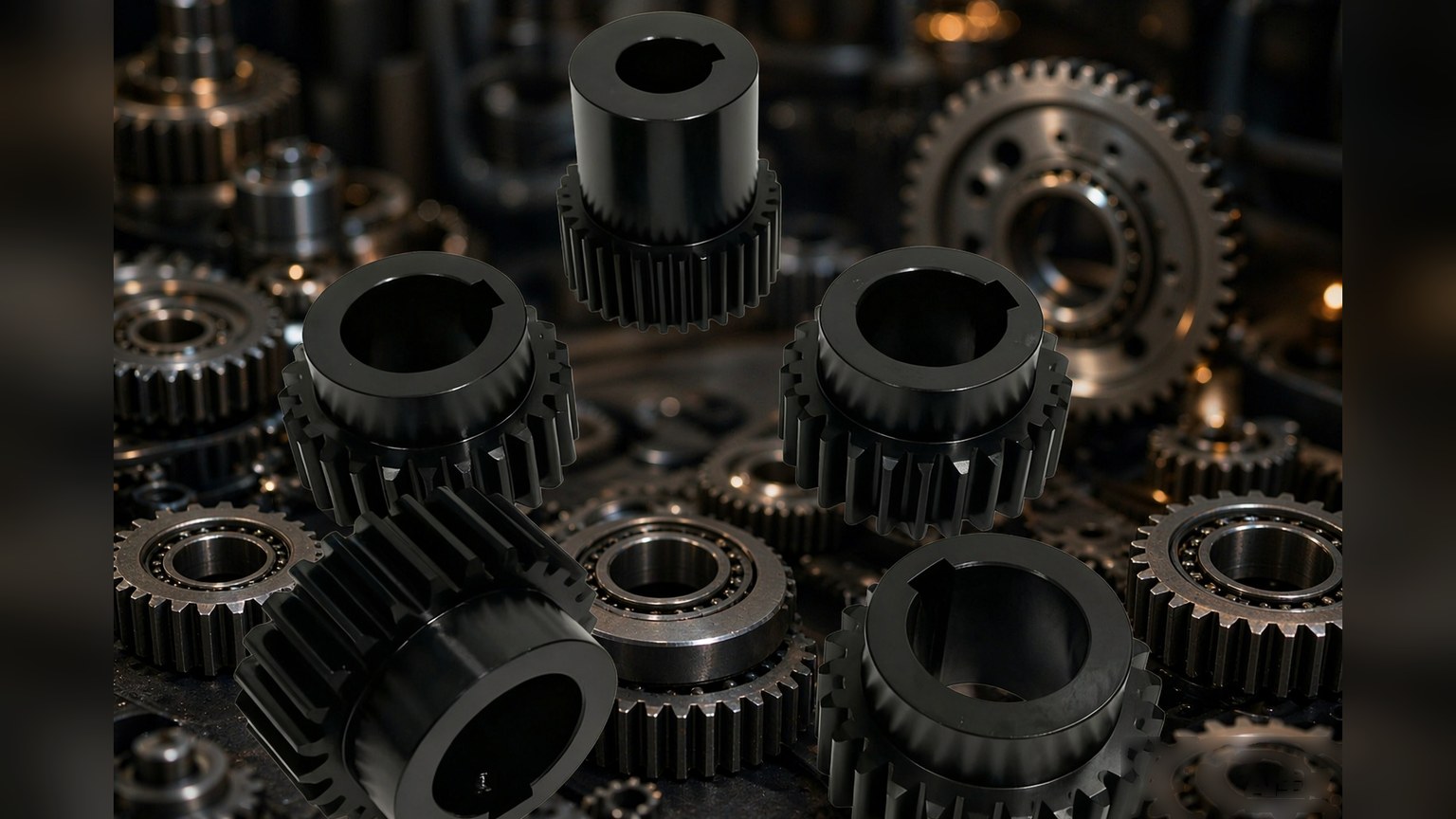

Bánh răng trụ răng thẳng và chi tiết trục bánh răng: mặt răng của chi tiết thấm nitơ được tôi cứng ở nhiệt độ thấp sau khi mài đến hình dạng cuối cùng, và không được hiệu chỉnh sau đó.

2. So sánh ba quy trình xử lý nhiệt#

Cột dễ bị bỏ qua nhất trong bảng là “lõi.” Lõi của chi tiết thấm nitơ ở trạng thái tôi và ram, và tôi và ram đảm bảo độ bền và độ dai tổng thể; khi mỏi uốn chân răng chiếm ưu thế (va đập, tải trọng xen kẽ), độ dai lõi của thép thấm cacbon có nhiều lợi thế hơn, và điều này không thể được thay thế bằng cách tăng độ cứng bề mặt.

3. Cách các mác thép nitriding ánh xạ với bản vẽ của khách hàng#

Vấn đề giao tiếp phổ biến nhất trên các chi tiết xuất khẩu là “mác thép khách hàng ghi được gọi là gì ở phía chúng ta?” Thép nitriding được so sánh giữa bốn hệ thống chính như sau:

Bảng so sánh chỉ là tham chiếu gần đúng. Khi thay thế, phải kiểm tra giới hạn trên và dưới của thành phần hóa học và độ thấm tôi (đường cong Jominy); cùng một tên mác thép không có nghĩa là cùng độ thấm tôi; hàm lượng lưu huỳnh, phốt pho và cấp tạp chất cũng khác nhau theo các tiêu chuẩn khác nhau. Khi khách hàng chỉ định vật liệu, hãy mua theo yêu cầu của khách hàng và không tự ý thay thế. Trạng thái nguyên liệu của chi tiết nitriding cũng phải được xác nhận rõ ràng — hầu hết được cung cấp ở trạng thái tôi và ram, và độ cứng cùng tổ chức tế vi quyết định trực tiếp hiệu năng lõi sau khi nitriding.

Bánh răng và các chi tiết trục bánh răng: trạng thái lõi trước khi nitriding được kiểm soát bằng tôi và ram, và chi tiết thành phẩm không được tôi thấu.

4. Trước và sau nitriding, độ chính xác rơi vào cấp nào#

Độ chính xác cuối cùng là kết quả của “phương pháp gia công + xử lý nhiệt” cộng dồn theo từng cấp. Với năng lực hiện tại, độ chính xác phay lăn răng có thể đạt tới cấp 4 GB, và độ chính xác mài răng có thể đạt tới DIN 4–5, với độ ổn định hàng loạt ở DIN 4–5. Giá trị của nitriding nằm ở việc không phá hủy cấp đã đạt được này.

Độ chính xác ăn khớp cũng phụ thuộc vào sai lệch khoảng cách tâm: cặp bánh răng cấp ISO 5–6 khoảng ±11–18 μm, cấp 7–8 khoảng ±18–30 μm, và cấp 9–10 khoảng ±30–55 μm. Khi nâng cấp, gia công vỏ hộp, độ song song của hệ trục và độ nhám mặt răng đều phải được nâng lên tương ứng; đây không phải là điều có thể đạt được chỉ bằng cách thêm một bước nitriding.

5. Đánh giá ba bước theo độ chính xác, tải trọng và kết cấu#

Bước một, xem cấp chính xác trên bản vẽ. Đối với chi tiết được chỉ định cấp DIN/ISO 4–5 và yêu cầu khe hở ngược thấp, độ ồn thấp, hãy dùng “thấm carbon và tôi + mài răng”; nitriding bổ sung một lớp hóa cứng bề mặt sau bước mài răng này và phù hợp với các chi tiết mà mặt răng đã được tạo hình và kích thước không nên thay đổi thêm. Đối với bánh răng thông thường được chỉ định cấp 7–8, phay lăn răng cộng xử lý nhiệt là đủ; chọn giữa thép tôi và ram và thép thấm carbon tùy theo tải trọng.

Bước hai, xem mặt răng hay chân răng chịu tải. Khi mỏi tiếp xúc mặt răng chiếm ưu thế (tải nặng, tốc độ cao), phụ thuộc vào độ cứng bề mặt, mà cả thấm carbon và nitriding đều có thể cung cấp; khi mỏi uốn chân răng chiếm ưu thế (va đập, tải trọng thay đổi), phụ thuộc vào độ dai của lõi, mà thép thấm carbon phù hợp hơn. Lớp hóa cứng tương đối nông là một ràng buộc cứng của nitriding; khi lớp hóa cứng không đủ để chịu ứng suất tiếp xúc rất cao, lộ trình này sẽ không khả thi.

Bước ba, xem kết cấu có cho phép biến dạng không. Đối với các kết cấu như bánh răng vành thành mỏng, bánh răng bậc và bánh răng trong, thấm carbon và tôi gây biến dạng lớn và khó chỉnh sửa, trong khi yêu cầu độ chính xác cao; đặc tính nhiệt độ thấp, biến dạng thấp của nitriding phù hợp hơn. Khi cần hóa cứng sâu và phải chịu ứng suất tiếp xúc tương đối lớn, quy trình vẫn phải quay lại thấm carbon và tôi cộng mài răng.

6. Ba chi tiết dễ mắc sai sót#

• Chiều sâu lớp bề mặt được chọn theo mô đun là chiều sâu lớp thấm cacbon, không phải chiều sâu lớp nitrua hóa. Chiều sâu lớp hiệu dụng phải được xác định theo mô đun; nếu quá nông, mặt răng dễ bị tróc rỗ, còn nếu quá sâu, độ dẻo dai của lõi giảm và có thể xuất hiện nứt. Phạm vi phổ biến cho bánh răng thấm cacbon mô đun nhỏ và trung bình là 0,5–0,7 mm; giá trị cụ thể phải tuân theo yêu cầu trên bản vẽ và không nên sao chép trực tiếp các giá trị kinh nghiệm. Lớp nitrua hóa mỏng hơn nhiều so với giá trị này, và hai loại không thể áp dụng thay thế cho nhau.
• Phải để lượng dư mài trước khi xử lý nhiệt. Nếu lượng dư không đủ, biến dạng không thể mài hết; nếu lượng dư quá lớn, thời gian mài và tiêu hao đá mài tăng lên; mô đun càng lớn thì thường để lượng dư trước xử lý nhiệt càng nhiều. Vì các chi tiết đã nitrua hóa không được chỉnh sửa sau đó, bước mài răng phải sử dụng hết lượng dư và đưa kích thước vào dung sai.
• Không được nhầm lẫn đơn vị độ cứng. Lớp thấm cacbon tôi cứng sử dụng HV hoặc HRC, các chi tiết tôi và ram sử dụng HB, và cả ba có thể xuất hiện trên cùng một bản vẽ. Việc quy đổi là tham chiếu gần đúng theo ISO 18265 / GB/T 1172; khi phân xử, phương pháp thử được quy định trong tiêu chuẩn gốc là phương pháp có hiệu lực.
